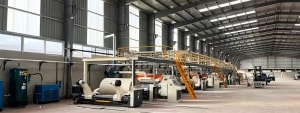

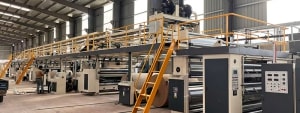

Линия по производству 3/5/7 -слойного гофрированного картона

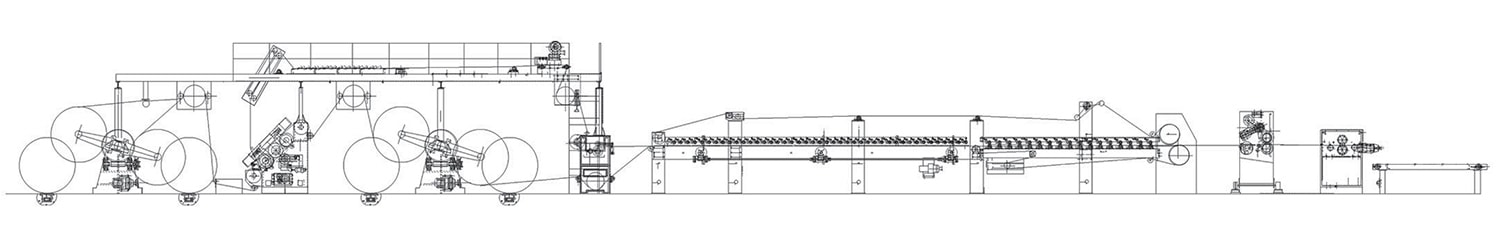

• Стандартная схема компоновки трёхслойной линии

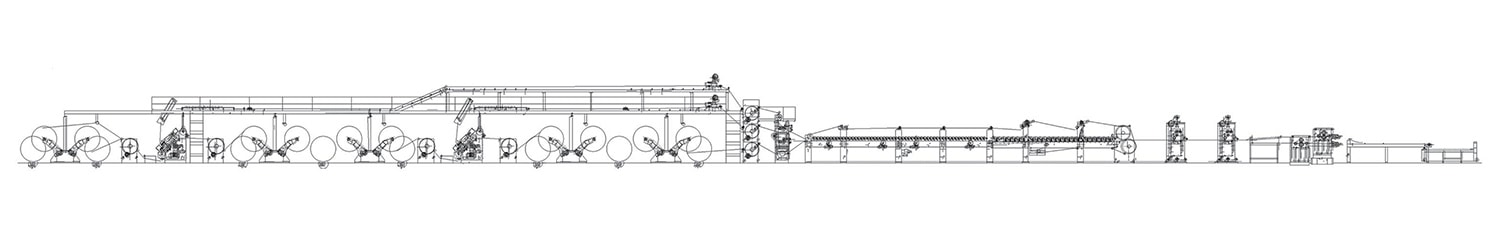

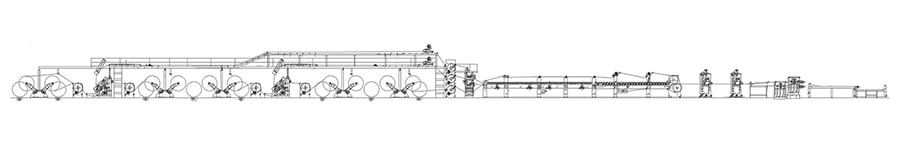

• Стандартная схема компоновки пятислойной линии

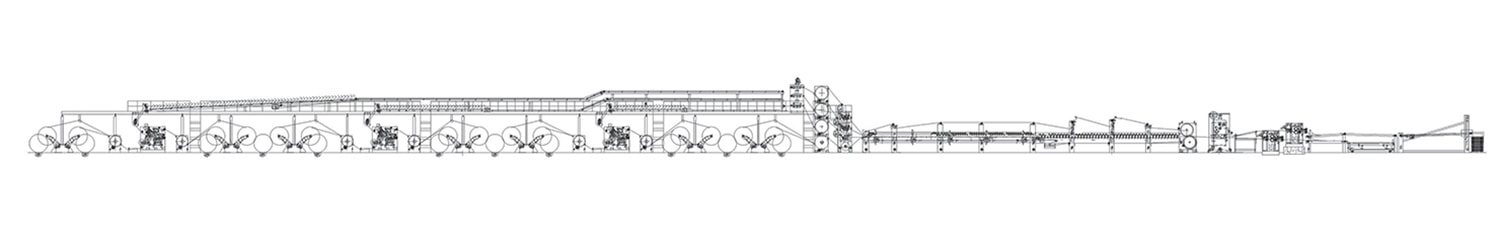

• Стандартная схема компоновки семислойной линии



• Макс.ширина картона: 1600мм
• Расчётная скорость: 80м/мин
• Рабочая скорость: 60м/мин(5слоев) 70м/мин(3слоя)
  Рабочая температура оборудования для производства картона должна оставаться выше172 градусов Цельсия в процессе производства.
  Класс бумаги не должен быть ниже B.
  Влажность: 11%±2%
  (1).обклеечная бумага ：100—250г/м2
  (2).гильзовая бумага：100—250г/м2
  (3).flute paper：100—200г/м2
• Тип пазов: C, B и на заказ.
• Пар.
  (1).объём пара 2500—3000кг/ч
  (2).максимальное давление: 1.2МПа
  (3).давление: 0.8-1.1МПа
• Мощность: По запросу клиента.
• Полная мощность: более 150кВт.
  Фактическое использование: более 80кВт (общая скорость).
• Размеры: 60м×10м×5м.
• Выход бумаги: в соответствии с пожеланиями клиентов влево, вправо.
• Оборудование
  (1).бумага производства КНР или импортная класса A, B, C
  (2). Система подачи пара, 2000кг/ч, давление 1.25МПа
  (3). Воздушный компрессор, вентиляционная труба, загрузочная труба.
  (4). Приводное соединение к рабочему столу.
  (5). Базовая бумага, крахмал, гидрооксид натрия, тетраборат натрия.

	Модель	Наименование оборудования	Единица измерения	Кол-во	Примечание
	ZJ-F-1600	Размоточный станок	Шт.	5	Вал с внутренним расширением , ручной тормоз , механизм контроля и центровки
		Рейка	Шт .	10	Длина :4510 мм , мягкая сталь (10 мм )
	RG-1-600	Устройство для предварительного нагрева	Шт.	2	Диаметр 600 мм , корпус высокого давления, электрический регулятор, 60-270°
	RG-1-600	Предварительнй нагреватель	Шт .	2	Диаметр 600 мм , корпус высокого давления, электрический регулятор , 60-270°
	SF-280S	Гофроагрегат для производства двухслойного картона	Шт .	2	Диаметр гофровала ￠ 280 мм , легированная сталь 52 CrMo , карданная передача
	RG-3-600	Тройной подогрев	Шт .	1	Диаметр 600 мм , корпус высокого давления,электрический регулятор, 60-270°
	GM-B	Клеевая машина двойная	Шт .	1	Диаметр клеевого валика ￠ 242 мм , анилоксовый валик , ручной регулятор , прижимной валик
	DF	Мост цепи питания	1	1	Система вакуумного отсоса , механизированный левый/правый регулятор
	SM-S	Двухпокровная машина	Шт .	1	Осушители 600 x 15 мм , электрический регулятор движений прижимного валика, подача смазки
	ZQS	Устройство для продольной резки	Шт .	1	Электрический регулятор работы , 5 ножей , 8 рилевочных ножей
	NC-80	Устройство для поперечной резки	Шт.	1	Система сервоуправления. Прямое лезкие, сенсорная панель 10.4 дюйма
	DMT-120	Прямоугольный накопитель	set	1	Электрический регулятор, пневматический регулятор
	ZJZ	Система подачи клея	1	1	3 ёмкости для клея , насос
	QU	Пневмосистема	Шт .	1	Воздушный компрессор 0.6м³
	ZQ	Паровое нагревание	Шт.	1	Генератор , паровыпускной клапан,калибромер , бойлер, трубка
	DQ	Электрический регулятор	Шт .	1	Система электрического контроля, регуляторы скорости
